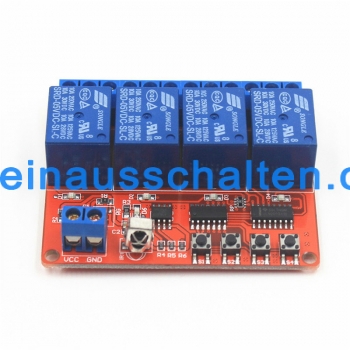

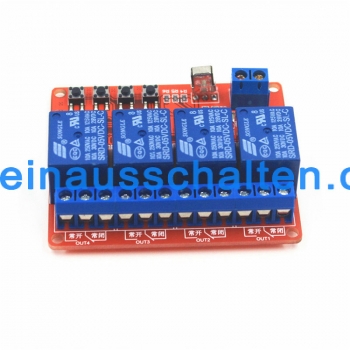

5V vier kanal IR Empfänger Infrarot-Lernmodul High-Power-Fernbedienung 4-Kanal-Infrarot-Fernbedienung Schalter / Fernbedienung-Modul

5V vier kanal IR Empfänger Infrarot-Lernmodul High-Power-Fernbedienung 4-Kanal-Infrarot-Fernbedienung Schalter / Fernbedienung-Modul

ab €10.93

  • Artikelnummer: 0058631
  • Gewicht: 120g
  • Stück auf Lager: 9997

Bitte wählen Sie:





Anzahl:


PayPal Acceptance Mark


  • Beschreibung
  • Sie können auch mögen
  • Zahlung & Versand
  • Impressum & Kontakt

manuel http://einausschalten.com/0058631-d.pdf



Wichtige Notiz:

Dieser Schalter-Empfänger kann fast alle NEC-Format IR-Fernbedienung / Sender zu lernen.

Der 20-Tasten-Sender kann 5 verschiedene Schalter-Relais unabhängig steuern.



Lieferung:

1 x IR-Relaismodul

1 x IR-Fernbedienung



Beschreibung:

Betriebsspannung: 5V

Fernbedienung Stromversorgung: Eine CR2025 Knopfbatterie

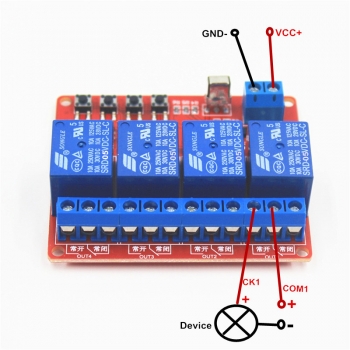

VCC+: Stromversorgung 5V +,   GND: Stromversorgung 5V -

CK = normal offen, COM = gemeinsam, CB = normal geschlossen, alle drei Port schluss an Ausgang an



Modulabmessung: 65 * 56 * 21mm, mit vier festen Schraubenlöchern

Modul-Art: IR Lernenmodul (kann alle IR-Fernbedienung von NEC Format lernen) Der maximale Arbeitsstrom ist 160mA

Reichweite von Sender: 18-22 meter

Reichweite von Empfänger-Empfänger: 8-10m



Arbeitsmodus:

Selbsthemmend(Toggle): Drücken -> Öffnen; Nochmal drücken -> Schließen.

Momentan: Drücken und halten-> Öffnen; Freigeben -> Schließen

Verklinkte /Latched



Arbeitsanzeige:

LED D5 Licht (Betriebsanzeige)

LED D6 Licht (Lernanzeige)

LED D1 D2 D3 D4 Licht (Relais ein- / ausschalten Leuchtanzeige)



Frequenz: 38MHz (alle IR Produkte ist gleiche Frequenz von 38)



Wie Ablernen?

Auf dem Modul gibt es vier Tasten S1, S2 S3 und S4. Der Ausgang ist Low-Pegel. Alle Kanal können unabhängig lernen werden.



Erste Kanal lernen: Versorgen Sie die Stromversorgung des Moduls, drücken Sie einmal die Taste S1, die Lernanzeige-D6 blinkt 1 Mal. Dann drücken Sie die IR Fernbedienung. Wenn Sie das D6-Licht 3 mal schnell zur Blinken sehen, ist es erfolgreich. ( das heißt, Sie können die Fernbedienung zur Steuerung Relais 1 verwenden



Zweitens Kanal lernen: Versorgen Sie die Stromversorgung des Moduls, drücken Sie einmal die Taste S2 die Lernanzeige-D6 blinkt 1 Mal. Dann drücken Sie die IR Fernbedienung. Wenn Sie das D6-Licht 3 mal schnell zur Blinken sehen, ist es erfolgreich. ( das heißt, Sie können die Fernbedienung zur Steuerung Relais 2 verwenden



Der dritte und vierte Kanal ist der gleiche wie oben. Die entsprechende Lerntaste ist S3 und S4.



Wie stellt man der Arbeitsmodus ein ?

Verklinkte /Latched: Drücken Sie die Taste "S2" und versorgen Sie das Modul mit Strom, bis die Lernanzeige-D6 dreimal blinkt. Dann drücken Sie keine S2 weiter.Jetzt ist der Arbeitsmodus Verklinkte /Latched. (Drücken Sie die Taste auf der Fernbedienung, der entsprechende Kanal des Relaismoduls funktioniert, aber die anderen Kanäle stoppen den Ausgang auszugeben.)



Selbsthemmend (Toggle): Drücken Sie die "S3" dann versorgen Sie das Modul mit Strom, dann Lernanzeige-D6 wird schnell 3 mal blinken, das heißt, ist die Arbeitsweise Selbsthemmend / Toggle -Kontroll. dann drücken Sie keine S3 weiter. (Drücken Sie die Taste auf der Fernbedienung, dann relevant Kanal des Relaismodul funktioniert. Drücken Sie die Taste noch einmal, dann wird es stoppen.)



Momentan: Drücken Sie die Taste "S4" und versorgen Sie das Modul mit Strom, bis die Lernanzeige-D6 dreimal blinkt. Jetzt ist der Arbeitsmodus Momentan-Steuerung. (Drücken und Halten Sie die Taste auf der Fernbedienung, dann relevant Kanal des Relaismoduls wird funktionieren. Lassen Sie die Taste frei, dann wird es zu stoppen.)



Wie kann man durch eine Taste zur Steuerung alle Kanal?

Eine Taste steuert alle Kanal zur Arbeiten: Schalten den Strom des Modul ein, drücken Sie die Taste von S2 und S3, dann D6 Licht wird zwei mal blinken. und Sie können die Taste, die Sie zu benutzen brauchen. Wenn die Anzeige LED D6 dreimal schnell aufleuchtet, ist es fertig.



Eine Taste steuert alle Kanal zur Stopen: Schalten den Strom des Modul ein, gleichzeitiges drücken Sie die Tasten S3 und S4, die D6-Lernanzeige blinkt 2 mal. und Sie können die Taste, die Sie zu benutzen brauchen. Wenn die Anzeige LED D6 dreimal schnell aufleuchtet, ist es fertig.
